Présentation générale

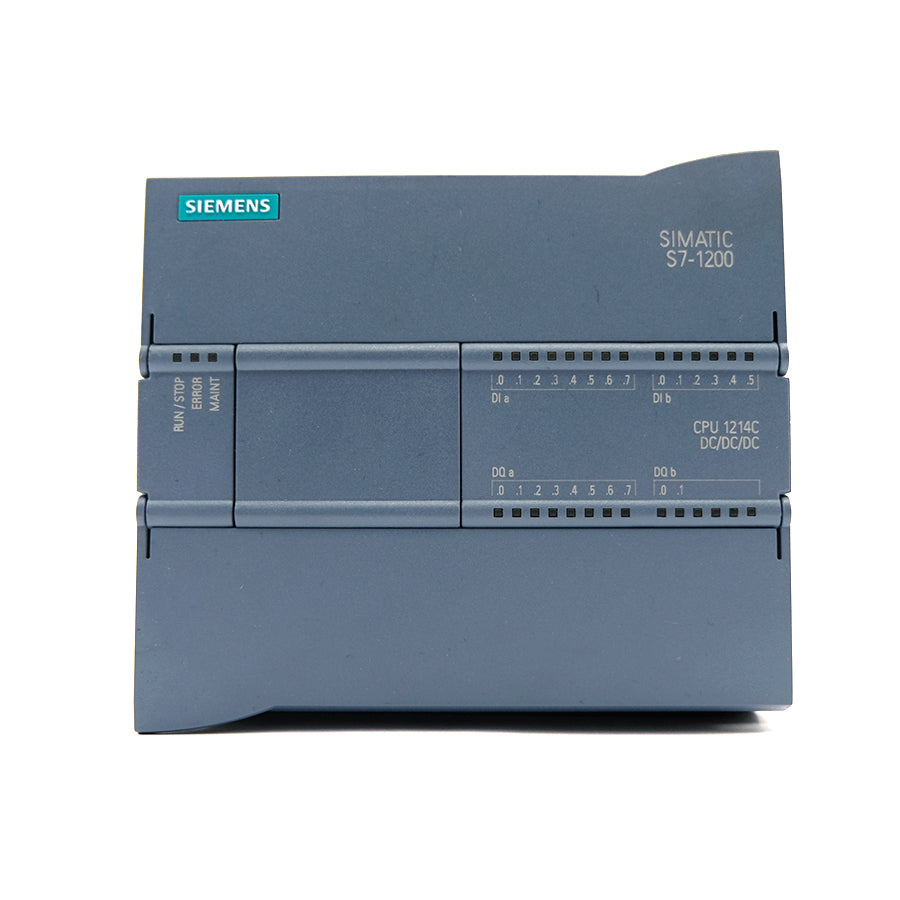

Le Siemens SIMATIC S7‑1200 – CPU 1214C est un automate programmable compact conçu pour les applications d’automatisation industrielles de petite et moyenne taille. La version DC/DC/DC indique que l’alimentation, les entrées et les sorties sont toutes de type 24 V DC, ce qui simplifie le câblage et l’intégration dans des systèmes à tension continue.

Ce modèle combine performance, modularité et fiabilité, et intègre directement plusieurs entrées et sorties numériques et analogiques, ainsi qu’un port Ethernet PROFINET pour communication et programmation. Il peut être étendu avec des modules supplémentaires pour répondre à des besoins plus complexes.

⚙️ Caractéristiques techniques détaillées

1. Alimentation

• Tension de fonctionnement : 24 V DC (plage 20,4 à 28,8 V DC)

• Courant nominal : ~ 500 mA

• Compatible avec des alimentations industrielles standard

2. Entrées / Sorties intégrées

• 14 entrées numériques (24 V DC, logique positive)

• 10 sorties numériques (24 V DC, transistor, capacité maximale 0,5 A par sortie)

• 2 entrées analogiques (0–10 V, résolution 10 bits)

• Certains canaux permettent des fonctions haute vitesse (comptage rapide)

3. Mémoire

• Mémoire pour programme et données : 100 kB

• Mémoire de charge (load) : jusqu’à 4 Mo selon documentation

• Supporte les cartes mémoire SIMATIC pour sauvegarde et mise à jour du programme

4. Communication

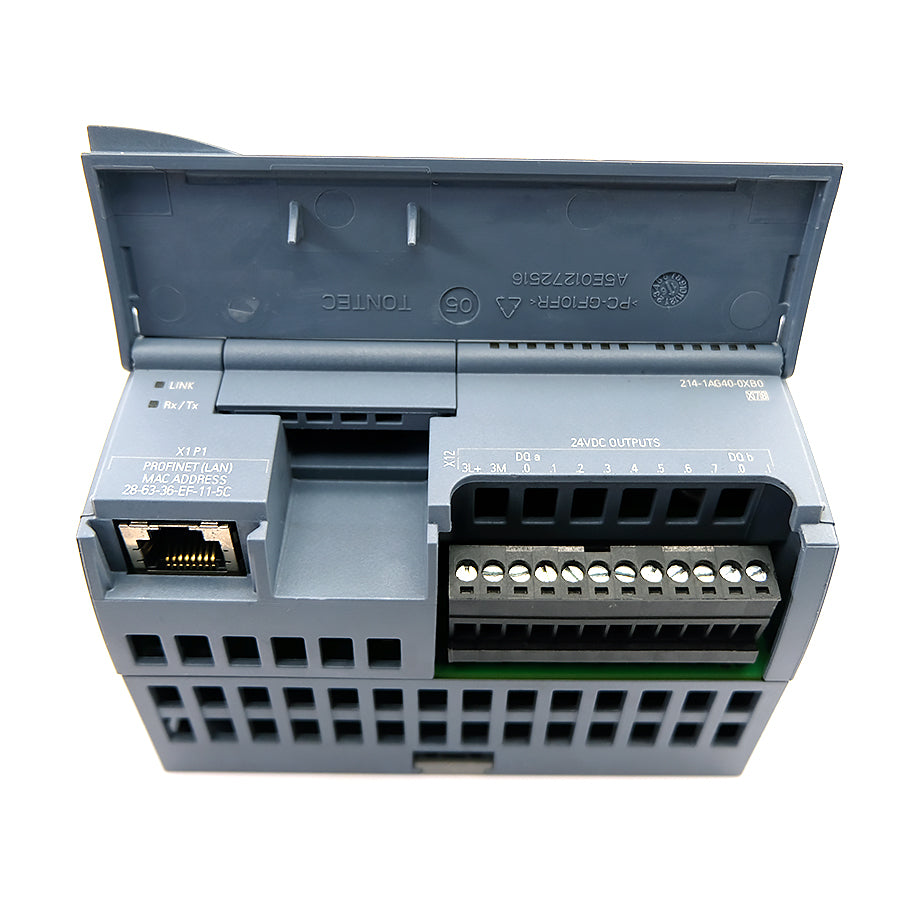

• Port Ethernet PROFINET intégré (RJ‑45, 1 port)

• Supporte la communication IO Controller / IO Device

• Compatible avec Web serveur embarqué, TCP/IP, et services industriels Siemens

• Permet la programmation et l’intégration dans des architectures réseau complexes

5. Performances

• Temps de cycle rapide pour les opérations bit et mot (~0,08 µs par bit, ~1,7 µs par mot)

• Capable de gérer des applications industrielles standards avec fiabilité et précision

6. Conditions d’exploitation

• Température de fonctionnement : –20 °C à +60 °C

• Température de stockage / transport : –40 °C à +70 °C

• Humidité : jusqu’à 95 % sans condensation

• Montage : rail DIN 35 mm, indice de protection IP20

• Conforme aux normes industrielles IEC, résistance aux chocs et vibrations

7. Extensions possibles

• Modules d’entrées/sorties supplémentaires (analogiques, numériques, haute vitesse)

• Modules de communication et de signalisation

• Cartes d’extension pour fonctions avancées ou sécurité

🔹 Points forts

• Automate compact et modulaire, facile à intégrer dans une armoire

• Entrées/sorties intégrées, réduisant l’encombrement et le câblage

• Connectivité industrielle moderne avec PROFINET et TCP/IP

• Performances fiables pour applications industrielles standards

• Évolutif : possibilité d’ajouter des modules pour augmenter les capacités ou fonctionnalités
